ATtiny25/45/85 Mikrocontroller-Vergleich

Wenn Sie einen Mikrocontroller benötigen, der kleinere Aufgaben mit extremer Zuverlässigkeit und niedrigen BOM-Kosten bewältigen kann, ist die ATtiny85/45/25 Familie von Mikrocontrollern für viele Ingenieure eine bevorzugte Option. Diese Geräte zeichnen sich durch ihre winzige Größe sowie eingeschränkte IO-Funktionen (5 dedizierte IO + Reset) aus. Sie arbeiten in einem breiten Spannungsbereich und verbrauchen sehr wenig Energie. Dies macht den ATtiny ideal für den Einsatz in batteriebetriebenen E-Mobilitätsgeräten oder energieeffizienten Geräten, bei denen jede Energieeinsparung zählt.

Angesichts anhaltender Probleme in der Lieferkette kann es jedoch schwierig sein, das genaue ATtiny-Modell zu finden, an das Sie gewöhnt sind, und wenn Sie das benötigen, möglicherweise zu einem anderen Preis als erwartet. Die gute Nachricht ist, dass es möglicherweise eine Alternative für Ihre neueste autonome Maschine, Ihre Innovation in der Smart-Building-Technologie oder ein anderes intelligentes Gerät gibt, in Form eines anderen ATtiny-Mikrocontrollers. Häufig kann ein ATtiny als Ersatz verwendet werden, wenn die Spezifikationen ausreichen.

Wenn Sie das umfangreiche (234 Seiten) ATtiny25/V / ATtiny45/V / ATtiny85/V-Datenblatt studieren, werden Sie feststellen, dass diese kleinen Chips äußerst beeindruckend sind und eine enorme Anzahl von Funktionen in einem Gehäuse unterbringen, das leicht von einem Staubsauger verschluckt werden könnte. Sie werden auch feststellen, dass sich die Verarbeitungsunterschiede zwischen den drei Modellen hauptsächlich in ihren Speicherkonfigurationen zeigen. Alle haben Standardversionen, die mit 0-20 MHz betrieben werden, sowie die Low-Voltage-Version -V, die mit 0-10 MHz läuft. Sie teilen sich außerdem viele verfügbare Peripheriegeräte wie PWM-Ausgänge, ADC-Eingänge und Touch-Funktionalität.   Speicherstatistiken finden Sie auf Seite 1 des Datenblatts. Zusammengefasst für die 25, 45 und 85 Modelle:

• Flash: 2/4/8 Kilobyte
• EEPROM: 128/256/512 Bytes
• SRAM: 128/256/512 Bytes

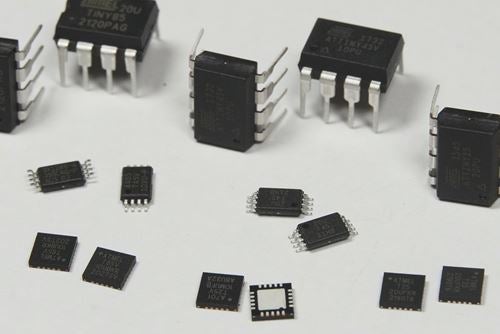

Zusätzlich zu den Speicheranforderungen müssen die Gehäuse von Chips, damit sie als direkte Ersatzteile fungieren können, ebenfalls kompatibel sein. Die gute Nachricht hierbei ist, dass jede ATtiny-Variante in den folgenden Formaten verfügbar ist, wie auf den Seiten 204-211 des Datenblatts ausführlich beschrieben:

• 8P3 – 8-poliges Plastic Dual In-line Package (PDIP)
• 8S2 – 8-poliges Plastic Small Outline Package (EIAJ SOIC)
• 20M1 – 20-Pad Micro Lead Frame Package (MLF)

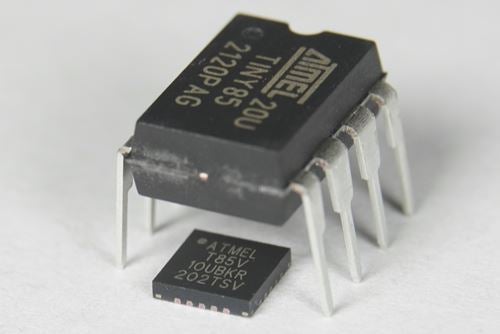

Der ATtiny85 ist nur in den Formaten (8P3, 8S2, 20M1) erhältlich, was bedeutet, dass der 25/45 beide eine kompatible Form für jeden ATtiny85-Chip haben. Allerdings verfügen der ATtiny25 und der ATtiny45 jeweils über ein zusätzliches Format, das in dieser Familie sonst nicht zu finden ist:

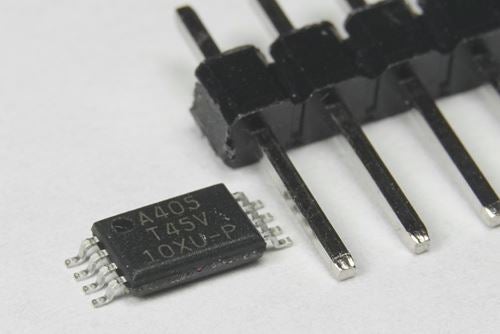

• ATtiny45 – 8X – Plastic Thin Shrink Small Outline Package (TSSOP)
• ATtiny25 – S8S1 – Plastic Gull Wing Small Outline Package (JDEC SOIC)

Die ATtiny25/45/85-Chips sind alle in 10-MHz-Taktgeschwindigkeits-„V“-Versionen (z.B. ATtiny25V-10MU) erhältlich, die eine Versorgungsspannung zwischen 1,8-5,5V erfordern. Jede ist auch in 20-MHz-„Non-V“-Versionen (z.B. ATtiny25-20MU) verfügbar, die eine etwas höhere Mindestversorgungsspannung von 2,7-5,5V erfordern.   Die Standard-Temperaturbereiche für den ATtiny liegen zwischen -40ºC und +85ºC. Erweiterte Bereiche von bis zu +105ºC und +125ºC sind nur für den ATtiny25 verfügbar.

Der ATtiny25/45/85 ist eine zuverlässige Automatisierungskomponente und, wie hier besprochen, in vielen Situationen untereinander kompatibel. Für Projekte könnte man auch die neueren 1- und 0-Serien-ATtiny-Mikrocontroller von Microchip in Betracht ziehen, obwohl deren Verwendung in einem bestehenden Design etwas mehr Anpassung erfordern würde, als einfach einen anderen ATtinyx5-Chip einzusetzen.

Auch wenn die ATtiny-Serie in ihrer Anwendung begrenzt ist, ist sie für bestimmte Projekte, wie beispielsweise eingebettete Geräte, die nur wenige einfache Aufgaben erledigen müssen, sehr nützlich.    Unabhängig davon, welchen Typ von ATtiny Sie wählen – oder substituieren – können Sie sich auf äußerst zuverlässige Verarbeitungskapazitäten in einem sehr kleinen Gehäuse verlassen.
