ADPA9007: DC ~ 28 GHz, GaAs, pHEMT, 2 W 전력 증폭기
아날로그 디바이시즈02 7월 2024
ADPA9007 증폭기는 2 GHz에서 16 GHz까지 12.5 dB의 이득, 1 dB 압축 출력 전력(OP1dB) 33 dBm, 출력 3차 교차점(OIP3) 45 dBm을 제공합니다. 이 증폭기는 일반적으로 15 V의 전원 전압에서 작동하며, 500 mA의 조정 가능한 전형적인 정지 바이어스 전류를 가집니다.
ADPA9007은 갈륨 비소(GaAs), 의사 형태 고전자 이동도 트랜지스터(pHEMT) 공정을 기반으로 제작되었습니다. 이 증폭기는 RoHS 준수 32 리드, 5 mm × 5 mm 리드 프레임 칩 스케일 패키지, 사전 성형 캐비티 [LFCSP_CAV]에 탑재되어 있으며 −40°C에서 +85°C까지의 작동이 지정되어 있습니다.
주요 특징 및 혜택
- 광대역, 내부 매칭된 RF 전력 증폭기
- DC 결합 입력 및 출력
- 통합 RF 전력 검출기
- 통합 온도 센서
- 이득: 2 GHz ~ 16 GHz에서 일반적으로 12.5 dB
- OP1dB: 2 GHz ~ 16 GHz에서 일반적으로 33 dBm
- PSAT: 2 GHz ~ 16 GHz에서 일반적으로 34 dBm
- OIP3: 2 GHz ~ 16 GHz에서 일반적으로 45 dBm

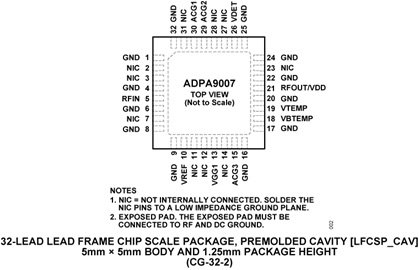

- 32-리드, 5.00 mm × 5.00 mm, LFCSP_CAV 패키지
응용 분야
- 전자전
- 레이다
- 시험 및 계측 장비
평가 보드
ADPA9007 은(는) ADPA9007-EVALZ를 사용하여 평가할 수 있습니다.

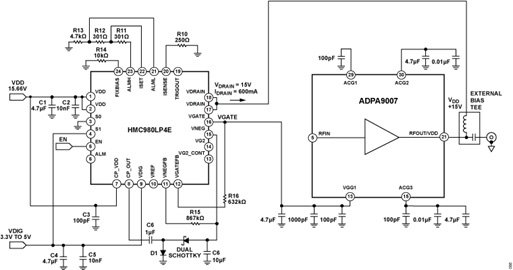

블록 다이어그램 및 테이블
