Wolfspeed WolfPACK modules de puissance en carbure de silicium

Carbure de silicium05 janv. 2021
Une borne de recharge pour véhicule électrique moderne est bien en vue entre deux voitures dans un environnement propre et futuriste.
Voir tous les articles

Offrant la densité de puissance la plus élevée de sa catégorie pour une efficacité inégalée, apportée par les leaders du carbure de silicium.

Les derniers modules de puissance de Wolfspeed permettent de multiples configurations à travers différents niveaux de puissance pour la recharge rapide des véhicules électriques, l'alimentation industrielle, les UPS, le chauffage par induction et le soudage, l'entraînement de moteurs industriels, l'alimentation électrique, l'énergie solaire et renouvelable, ainsi que les applications d'infrastructure de réseau.

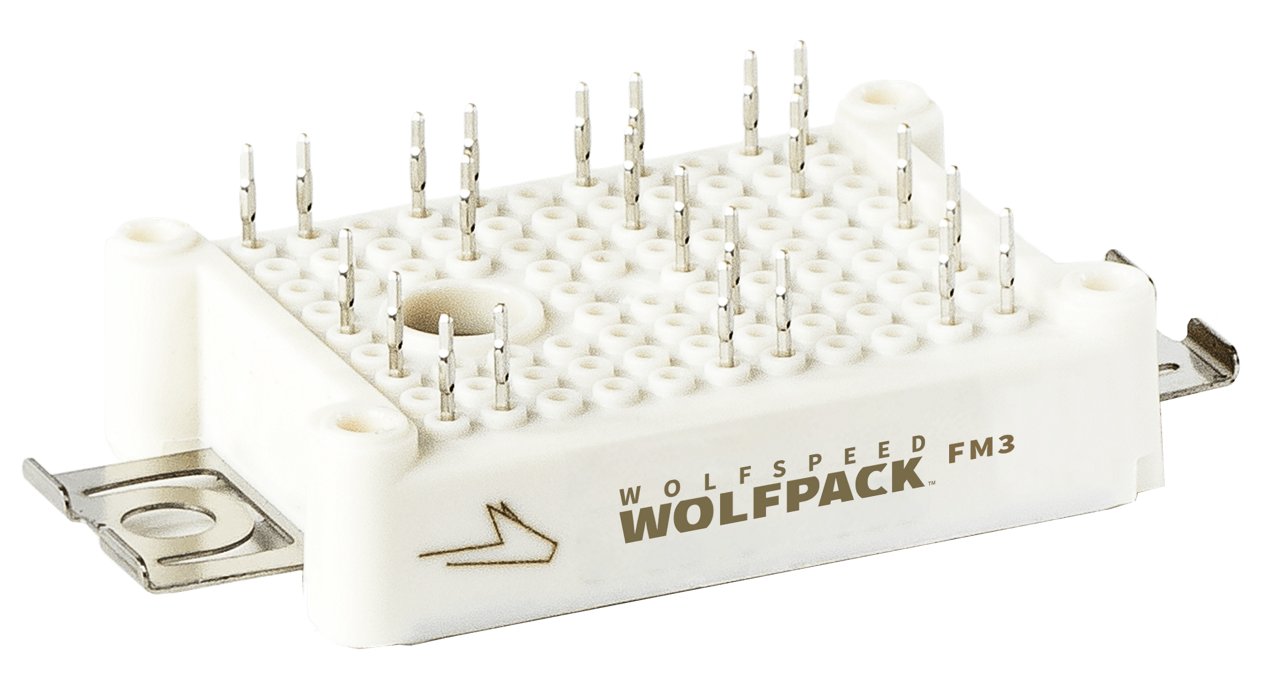

Close-up of a Wolfspeed Wolfpack FM3 power module featuring multiple pins and a white casing.

Avantages Clés

  • Densité de puissance maximale
  • Facilité de disposition et d'assemblage
  • Évolutivité et fiabilité du système
  • Systèmes de refroidissement simplifiés et systèmes plus petits

Caractéristiques principales

  • La technologie MOSFET au carbure de silicium de pointe dans un facteur de forme standard de l'industrie
  • Topologies à courant nominal le plus élevé disponibles dans le commerce
  • NTC intégré
  • Connexions par emboîtement

Portefeuille de produits

R(ON) à 25℃ SKU du produit   Configuration Boîtier Tension de blocage
11mΩ CAB011M12FM3 Demi-pont FM3 1200V
16mΩ CAB016M12FM3 Demi-pont FM3 1200V
21mΩ CCB021M12FM3 6-pack FM3 1200V
32mΩ CCB032M12FM3 6-pack FM3 1200V
6mΩ CAB006M12GM3 Demi-pont GM3 1200V
8mΩ CAB008M12GM3 Demi-pont GM3 1200V

Wolfspeed WolfPACK Matrix de Carte d'Évaluation

Les cartes de transceiver différentiel et de commande de porte énumérées ci-dessous seront nécessaires avec la carte de charge inductive bloquée ci-dessus pour effectuer un test à double impulsion sur les modules de puissance Wolfspeed WolfPACK.

Numéro de pièceCarte CIL Transcepteur différentiel Pilote de grille Silicon Labs Pilote de grille ADIPilote de grille Wolfspeed
CAB011M12FM3KIT-CRD-CIL12N-FMACGD12HB00DSi823H-AAWA-KITEVAL-ADUM4146WHB1ZCGD1700HB2M-UNA
CAB016M12FM3KIT-CRD-CIL12N-FMACGD12HB00DSi823H-AAWA-KITEVAL-ADUM4146WHB1ZCGD1700HB2M-UNA
CCB021M12FM3KIT-CRD-CIL12N-FMCCGD12HB00D (3pcs)Si823H-ABWA-KIT (3pcs)EVAL-ADUM4146WHB1Z (3pcs)CGD1700HB2M-UNA (3pcs)
CCB032M12FM3KIT-CRD-CIL12N-FMCCGD12HB00D (3pcs)Si823H-ABWA-KIT (3pcs)EVAL-ADUM4146WHB1Z (3pcs)CGD1700HB2M-UNA (3pcs)
CAB006M12GM3KIT-CRD-CIL12N-GMACGD12HB00DSi823H-ABWA-KITEVAL-ADUM4146WHB1ZCGD1700HB2M-UNA
CAB008M12GM3KIT-CRD-CIL12N-GMACGD12HB00DSi823H-ABWA-KITEVAL-ADUM4146WHB1Z CGD1700HB2M-UNA

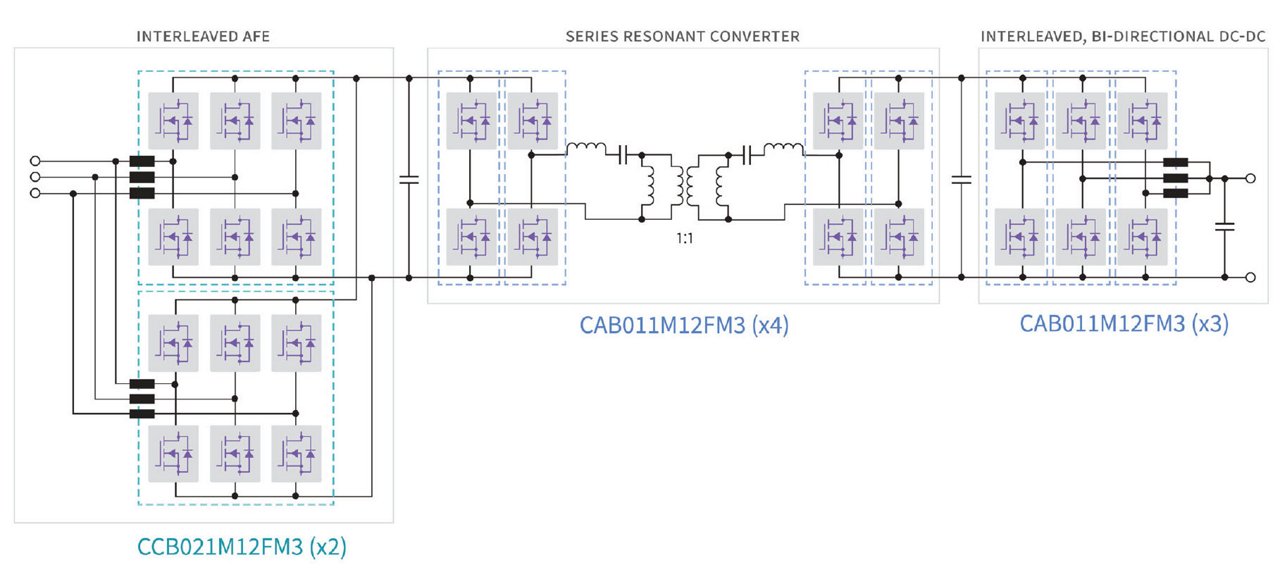

Wolfpack Reference Design: Chargeur bidirectionnel 50 KW

L'architecture bidirectionnelle à trois étages se concentre sur la simplification du contrôle tout en maintenant une haute efficacité du système en utilisant l'entrelacement, la conversion résonante et le commutateur à tension nulle/commutateur à courant nul (ZVS/ZCS).

Le front-end entrelacé permet une fréquence de commutation élevée (100 kHz) pour réduire la taille du filtre.

Le convertisseur résonant série isolé simplifie le contrôle et permet un fonctionnement complet en ZVS/ZCS sur toute la plage de fonctionnement. L'élimination des pertes de commutation permet une efficacité de >98% avec un contrôle très simple.

Le convertisseur Buck/Boost bidirectionnel entrelacé utilise le mode de conduction à la limite (BCM) pour éliminer les pertes à l'allumage et de récupération inverse. Cela permet une efficacité >99% à une fréquence de commutation de 100 kHz, permettant de minimiser la taille de l'inducteur et du condensateur.

A detailed schematic of an electrical circuit featuring interleaved AFE, series resonant converter, and bi-directional DC-DC components.

 L'avantage Wolfspeed

Pourquoi Wolfspeed SiC ?

  • Wolfspeed a inventé le MOSFET SiC en 2011 : Plus de 30 ans de puissance SiC avec plus de 7 trillions d'heures de fonctionnement installées
  • Wolfspeed investit pour l'avenir : première part de marché dans la technologie SiC, capacité multipliée par 30 d'ici 2024
  • Plus de 17 ans de production de diodes et MOSFET : Des milliers de clients avec des millions de MOSFET, diodes et modules
  • Développement ciblé et support client : TOUS les ressources dédiées au développement de la capacité SiC, des dispositifs, des boîtiers et à fournir un support applicatif supérieur

Solutions SiC

  • Dispositifs de puissance SiC
  • Expertise en SiC—c'est tout ce que nous faisons
  • Conceptions de référence d'application
  • Support d'ingénierie des systèmes experts
  • Plateforme de simulation en ligne
